Transmission des informations

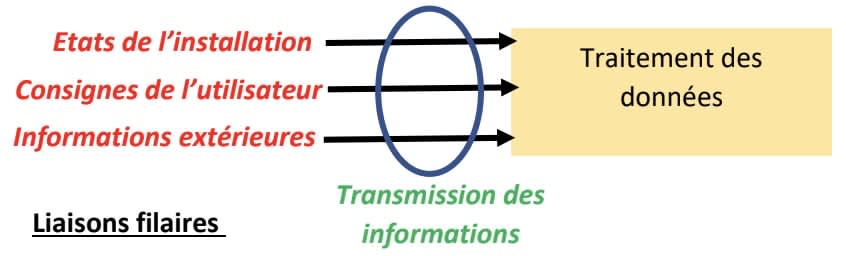

Dans la chaîne d'information d'un système électrique, l'arrivée des ordres de commandes issues de l'utilisateur, du système ou de l'extérieur vers la partie traitement se fait de différentes façons :
Liaisons filaires
Les installations filaires utilisent une liaison physique (cuivre) entre les organes donnant les consignes et le traitement.

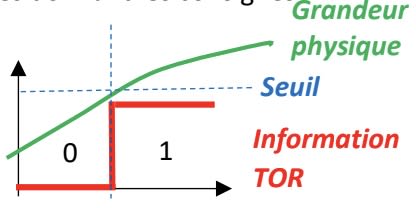

- Les informations peuvent être fournies en Tout Ou Rien (TOR) : Envoi d'un signal 0 ou 1.

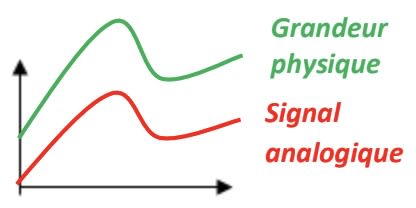

- Les informations peuvent être fournies en analogique : Envoi d'une tension ou d'un courant qui varie en fonction de l'état du système.
- Les informations peuvent être fournies en numérique :

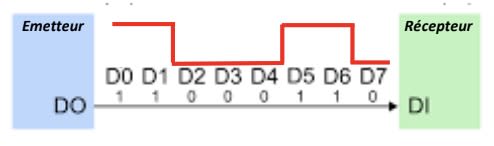

- Envoi d'une série de 0 et de 1 à la suite sur un même fil (liaison série)
-

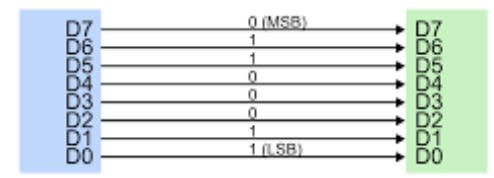

- Envoi d'une série de 0 et de 1 sur plusieurs fils en même temps (liaison parallèle)
Liaison sans fil
Les installations sans fil (Wireless) utilisent les radiofréquences pour communiquer.
Avantages : Pas de câblage, possibilité de changer de place facilement, économique.
Inconvénients : Sensibles aux perturbations électromagnétiques, étendue limitée, non sécurisé.
Le Wifi est un protocole qui permet des connexions en haut débit (le wifi 6 permet d'atteindre jusqu'à 10Gbits/s) dans le domaine des réseaux informatiques et téléphoniques.
Le Bluetooth® permet à deux appareils à proximité de communiquer facilement entre eux par des transmissions radio à courte portée.
Pour les appareils communicants destinés à l'internet des objets (IoT : Internet of Things), à la gestion domotique de la maison, au contrôle de l'énergie, il existe plusieurs protocoles de communication dont les principaux sont : Zigbee ; Zwave ; Enocean ; ...
Traitement des données

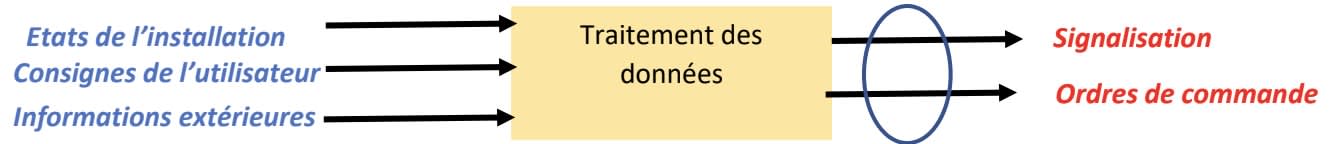

Dans la chaîne d'information d'un système électrique, les ordres de commandes sont analysés par la partie traitement de façon à générer les ordres de commande pour les actionneurs et la signalisation :
Le traitement des données peut se faire de deux différentes façons :

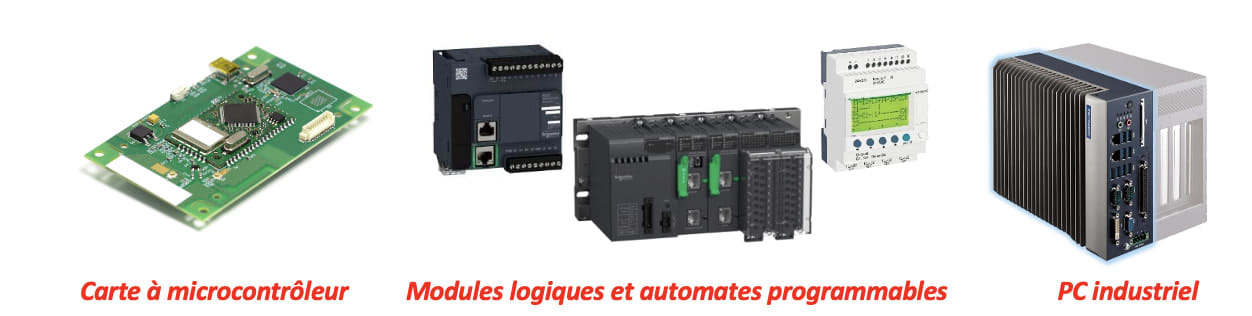

- Traitement par système micro-programmé
Un programme de fonctionnement du système électrique tourne en permanence et analyse l'état des entrées. Ce programme est modifiable et améliorable facilement.

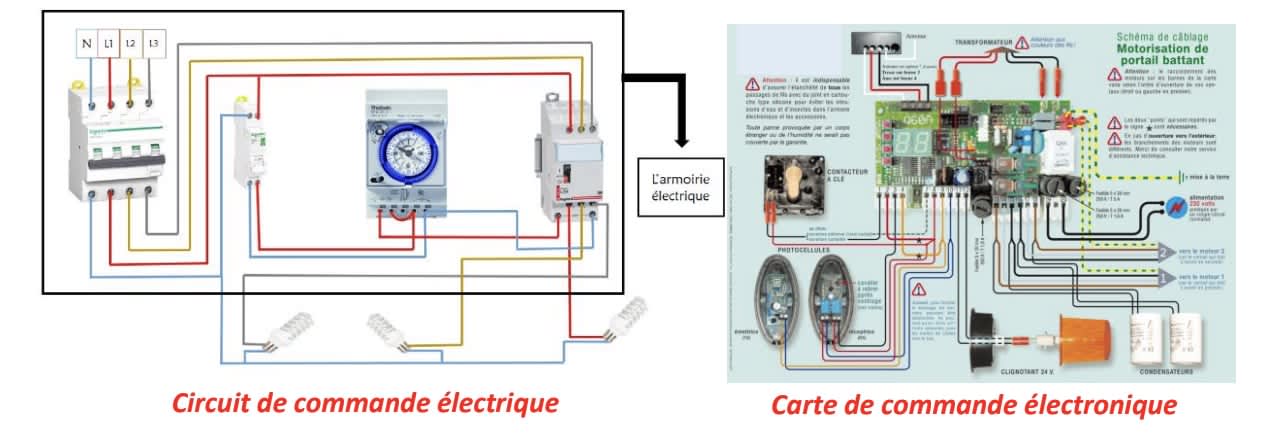

- Traitement par système câblé
C'est le câblage entre les différents constituants qui définit le fonctionnement du système électrique. Pour modifier le fonctionnement, il faut modifier le câblage ou changer les constituants.
