Réseau VDI dans l'habitat
Un réseau VDI permet de distribuer dans le logement, la Voix (téléphonie), les Données (informatique) et l'Image (vidéo). C'est un réseau électrique utilisant les courants faibles qui permet de distribuer tous ces médias depuis un seul coffret jusque sur des prises RJ45.
La norme NF C 15-100 et l'arrêté du 3 août 2016 ont rendu obligatoire l'installation d'un coffret de communication diffusant tous les médias VDI sur RJ 45 dans les constructions neuves.
La Gaine Technique Logement (GTL) regroupe les équipements électriques de protection, de commande et de communication du logement. Elle se trouve à l'intérieur du logement ou dans un local immédiatement annexe.

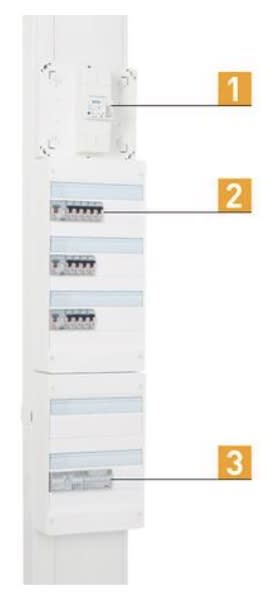

La Gaine Technique Logement (GTL) se compose de 3 parties principales :
- La platine disjoncteur d'abonné (1)
- Le tableau de distribution (2) qui comporte les interrupteurs différentiels et les disjoncteurs pour la protection des biens et des personnes. Ce tableau comporte également les appareillages de pilotage de l'installation.
- Le coffret de communication (3) qui regroupe les arrivées téléphone, internet, télévision et leur distribution vers les différentes pièces.

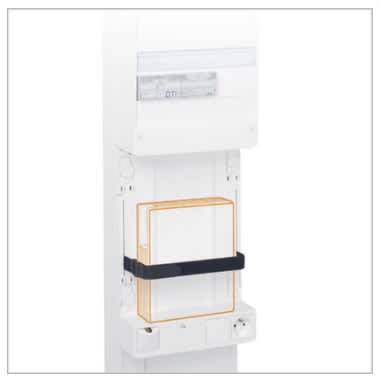

Il est recommandé de placer la box TV/Internet sous le coffret de communication.
Un réseau câblé permet d'avoir un excellent débit et une très bonne bande passante ce qui permet de bénéficier des performances optimales sur toutes les prises multimédia avec une réception parfaite dans toutes les pièces du logement, même si elles sont éloignées.

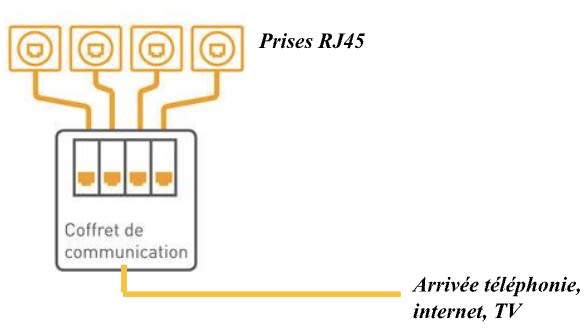

Le câblage est réalisé en étoile à partir du coffret de communication.

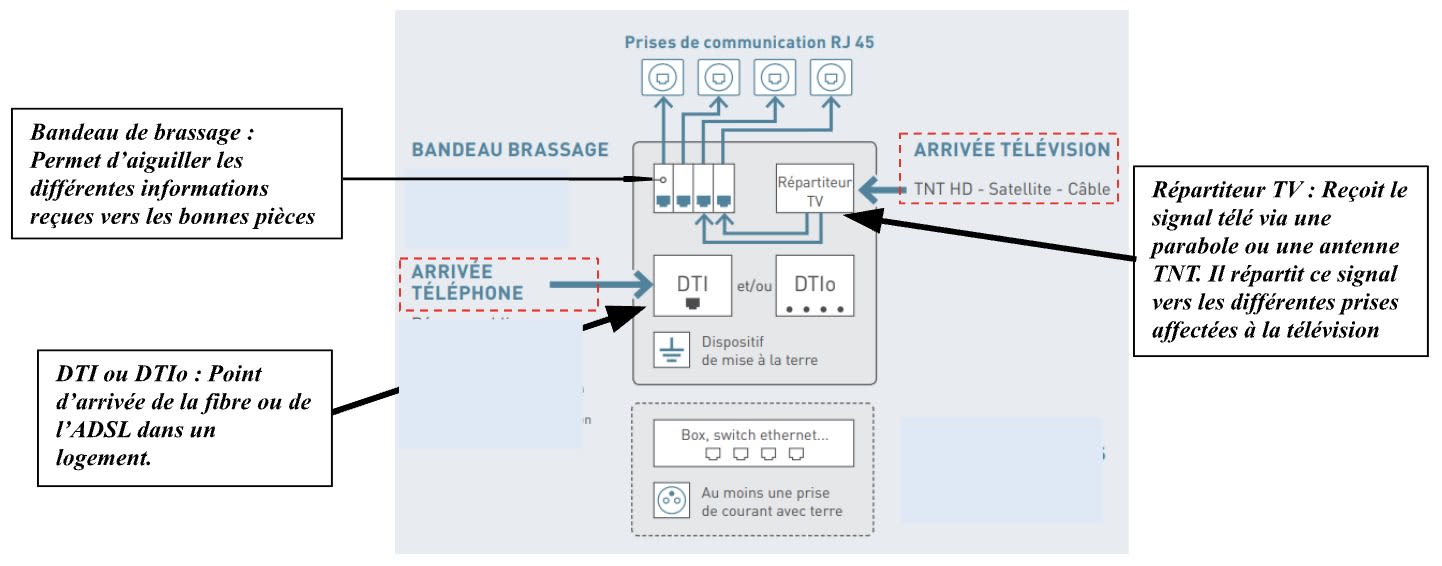

Exemple de coffret de communication

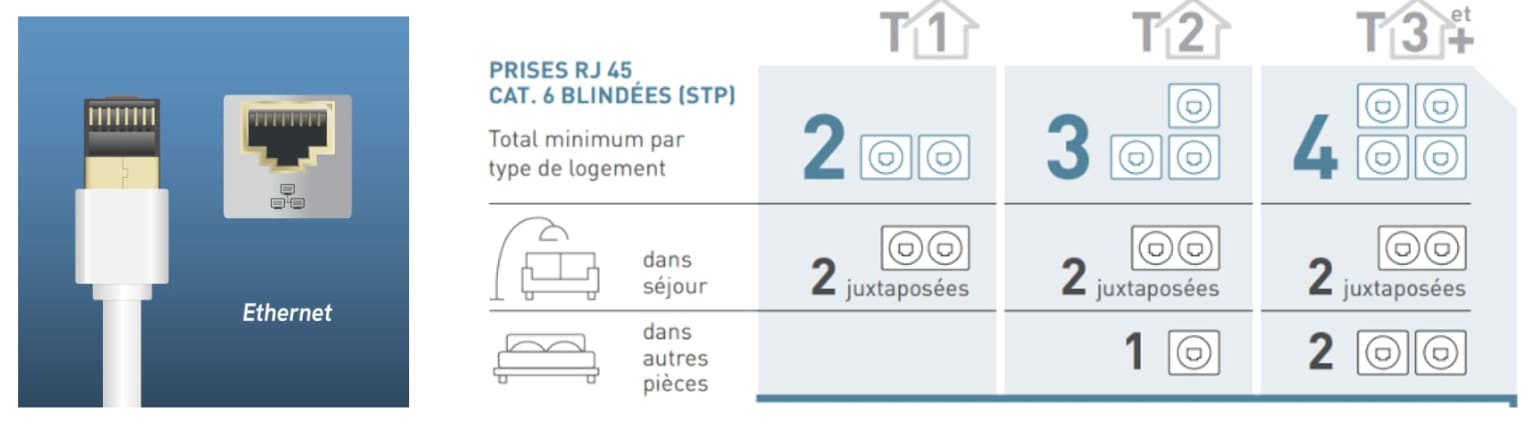

La norme définit un nombre minimum de prises RJ 45 à installer en fonction de la taille du logement.

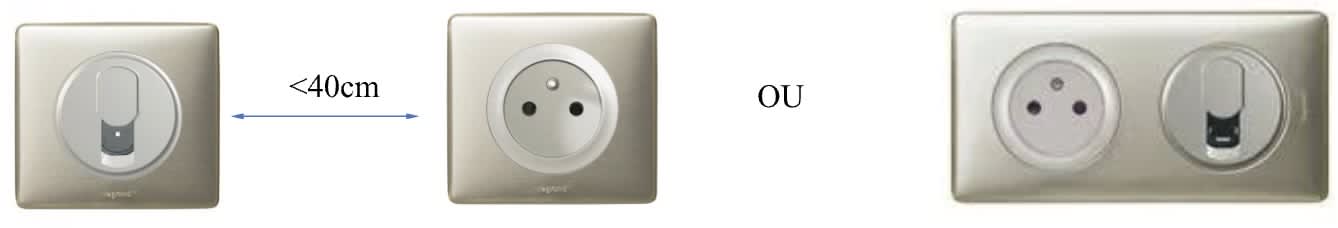

Lorsqu'une prise de communication est installée dans une pièce du logement, elle doit être placée à proximité d'une prise de courant.

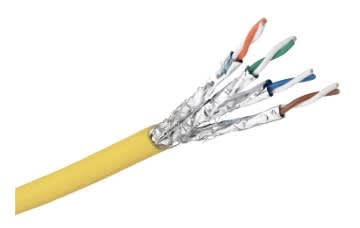

L'ensemble du câblage VDI (Câble réseau, cordon de descente, cordon de brassage) est réalisé avec un câble 4 paires torsadées (4 paires = 8 conducteurs). Une paire se compose d'un fil coloré uni et d'un fil blanc avec une bande de couleur.

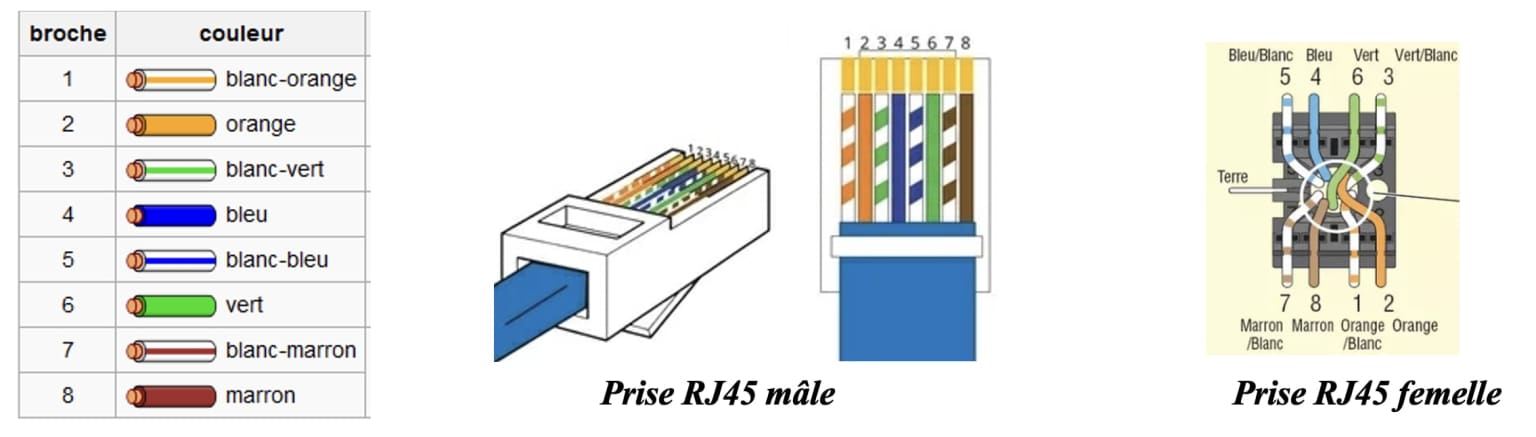

Raccordement sur les prises RJ45
Les prises RJ45 disposent de 4 paires de conducteurs à connecter sur les 8 broches :
- 1 paire pour le téléphone : broches 4 et 5,
- 2 paires pour l'informatique : broches 1 et 2 (receive data) puis 3 et 6 (transmit data),
- 1 paire pour la télévision : broches 7 et 8.
