Protection : schéma de liaison à la Terre

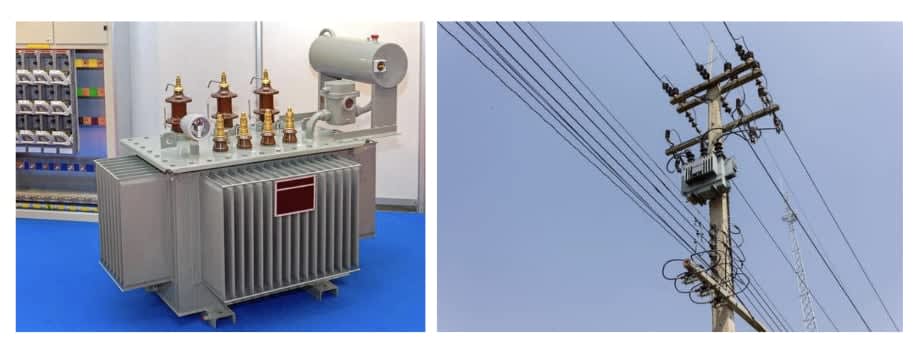

Les installations industrielles et domestiques sont alimentées en 230/400V par des transformateurs de distribution 20 000/400V.

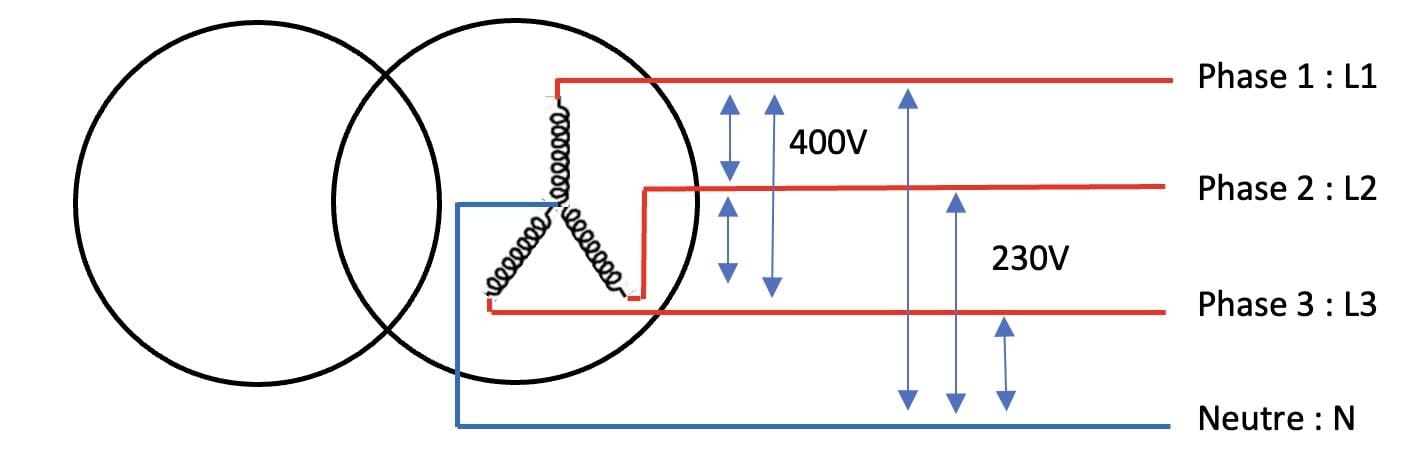

Le 230/400V est obtenu au secondaire du transformateur. Les enroulements sont couplés en étoile. Le point milieu de l'étoile correspond au neutre.

Les schémas de liaison à la terre (SLT), également appelés régimes de neutre, ont pour fonction de protéger les utilisateurs contre les contacts indirects (contact d'une personne avec une masse métallique mise accidentellement sous tension). Il faut que les appareillages de protection de l'installation se déclenchent dès l'apparition d'un défaut d'isolement.

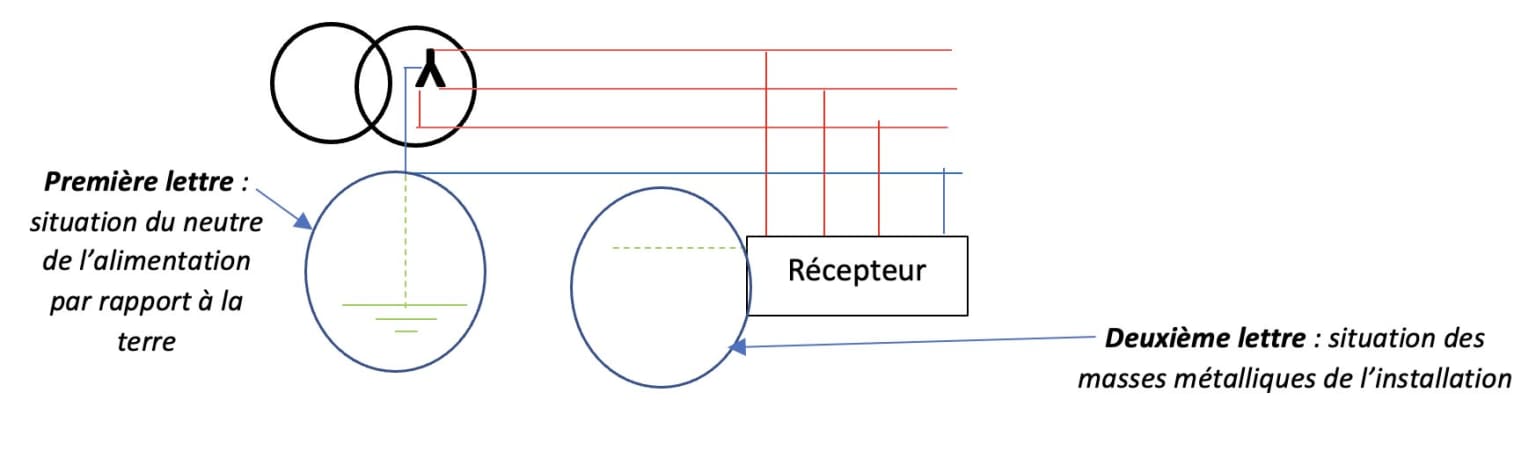

Il y a différents schémas de liaisons à la terre caractérisés par 2 lettres :

Première lettre : situation du neutre de l'alimentation par rapport à la terre

Deuxième lettre : situation des masses métalliques de l'installation

La norme NF C 15-100 définit 3 SLT :

• TT : C'est le schéma qui est imposé aux installations domestiques et tertiaires alimentées par le réseau public BT. La coupure en cas de défaut est assurée par des disjoncteurs différentiels.
  • T : Le neutre de l'installation est relié à la terre par l'intermédiaire d'une prise de terre
  • T : Toutes les masses métalliques sont interconnectées et reliées à la terre par l'intermédiaire d'une prise de terre : Conducteur PE vert/jaune
• TN : C'est le schéma des installations industrielles alimentées par leur propre transformateur de distribution. La coupure en cas de défaut est assurée par des disjoncteurs ou des fusibles.
  • T : Le neutre de l'installation est relié à la terre par l'intermédiaire d'une prise de terre
  • N : Les masses métalliques sont connectées au neutre
• IT : C'est le schéma des installations nécessitant une grande continuité de service (pas de déclenchement dès qu'un défaut apparaît). Un premier défaut est signalé pour qu'une équipe de maintenance intervienne. La coupure en cas de deuxième défaut est assurée par des disjoncteurs ou des fusibles.
  • I : Le neutre de l'installation est isolé de la terre (ou relié par une forte impédance)
  • T : Toutes les masses métalliques sont interconnectées et reliées à la terre par l'intermédiaire d'une prise de terre : Conducteur PE vert/jaune
