Continu

Sources de courant continu

Le courant continu (DC – Direct Current) est fourni par des sources électrochimiques comme les piles et les batteries, par les panneaux photovoltaïques, par des génératrices ou par des alimentations stabilisées ou des adapteurs secteur/DC.

Utilité

Le courant continu est principalement utilisé dans tous les équipements électroniques et informatiques. C'est à l'aide du courant continu que l'on peut fabriquer le binaire : 0, pas de tension 1, présence tension

Définition du continu

Un générateur continu est un générateur polarisé : il possède une borne + et une borne –. Il fournit une tension constante dans le temps à ses bornes.

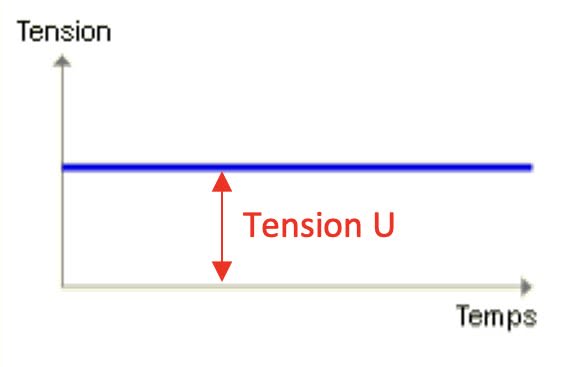

Allure

La tension est notée U avec comme unité les volts (V). Elle se mesure avec un voltmètre.

Générateur

La flèche placée aux bornes du générateur est orientée de la borne – vers la borne +.

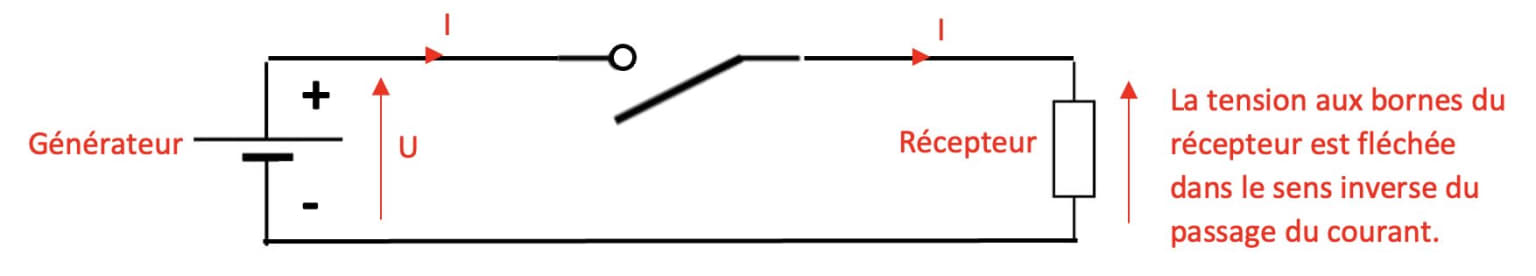

Circuit électrique de base

Un circuit électrique comporte au minimum un générateur et un récepteur. Entre les 2, on place souvent une commande qui autorise la circulation d'un courant électrique du pôle + vers le pôle -. L'intensité du courant se note I et s'exprime en ampères (A). Elle se mesure avec une pince ampèremétrique.

En courant continu, les récepteurs sont des résistances notées R dont la valeur s'exprime en ohms (Ω). La tension aux bornes de la résistance se calcule à l'aide de la loi d'ohm.

$$\color{red}{\boxed{\color{black}{\rm U = R \times I}}}$$

Toute l'énergie reçue par une résistance se transforme en chaleur. La puissance dissipée par la résistance P est exprimée en watts (W). Elle se calcule à l'aide de la formule suivante :

$$\color{red}{\boxed{\color{black}{\rm P = U \times I = R \times I^2 = \dfrac{U^2}{R}}}}$$

Elle se mesure avec une pince wattmétrique.
