Le réseau monophasé est distribué aux particuliers par le gestionnaire d’énergie (Enedis ou des Entreprises Locales de Distribution). Il est utilisé principalement dans l’habitat et dans les installations nécessitant une faible puissance (<36KVA)

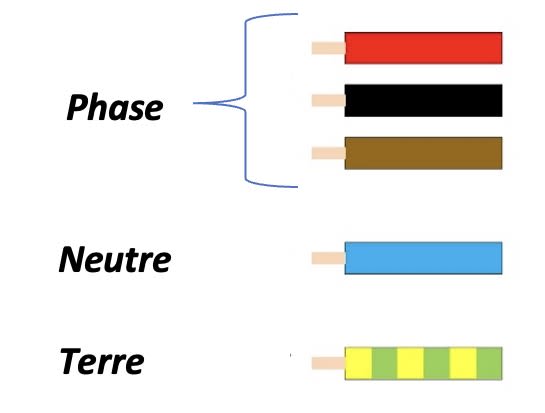

Il est constitué de 3 conducteurs.

  • Un conducteur de phase (L) dont la couleur n’est pas normalisée mais le rouge, le noir et le marron sont couramment utilisés.
  • Un conducteur de neutre (N) dont la couleur normalisée est le bleu.
  • Un conducteur de protection équipotentielle (PE) dont la couleur normalisée est le vert/jaune.

capture-decran-2025-03-27-a-125026



Le terme monophasé indique qu'il n'y a qu'une seule phase (mono).

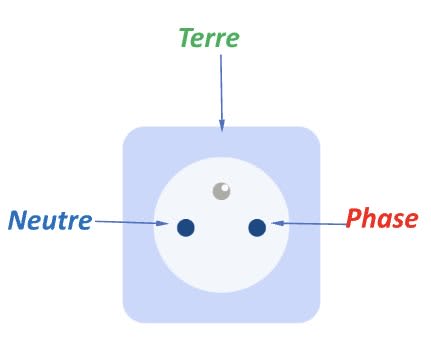

Dans l’habitat, le monophasé est disponible au niveau des prises. Sur une prise 2P+T, le neutre est à gauche.

capture-decran-2025-03-27-a-124218

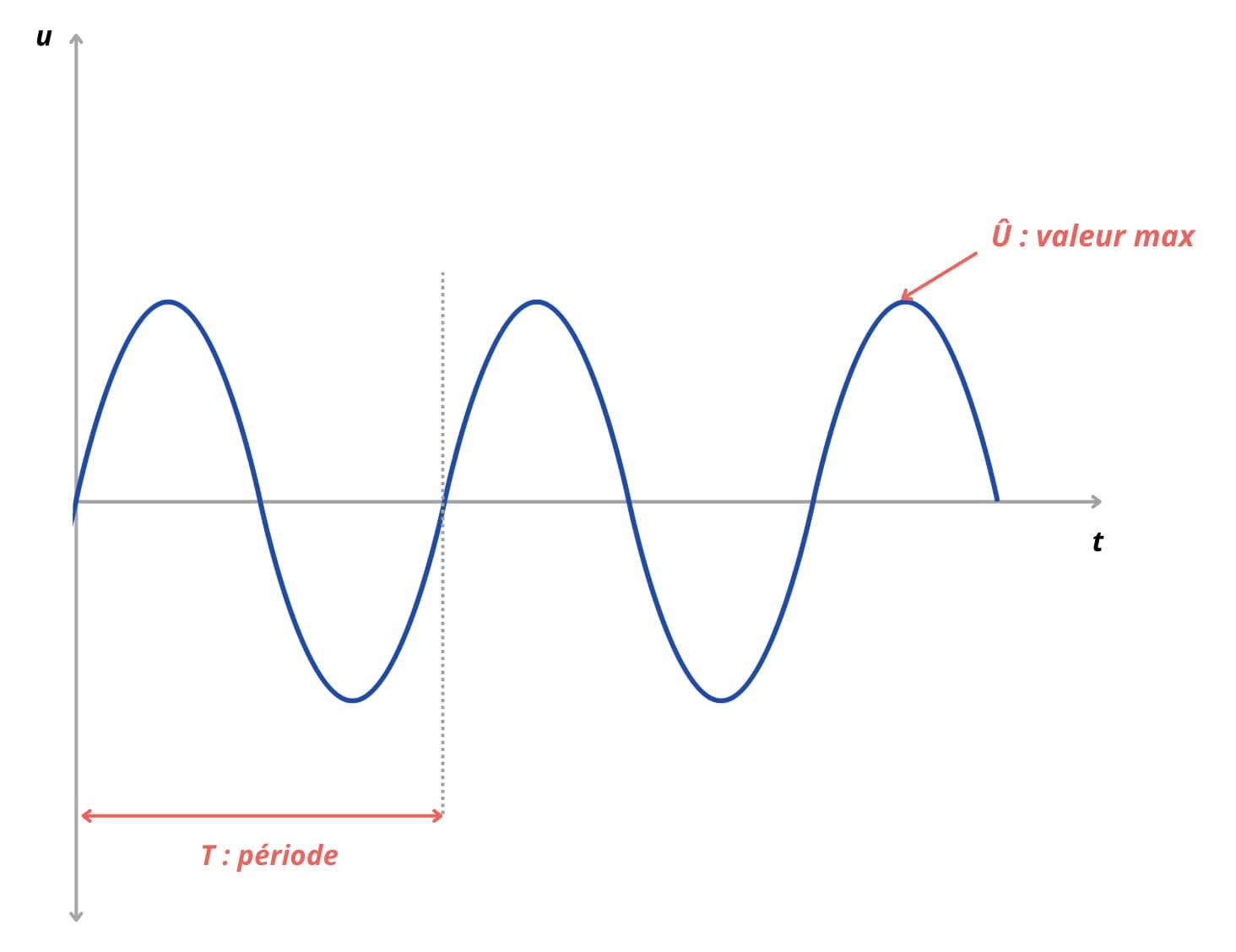

Allure de la tension monophasée

La tension monophasée varie en permanence dans le temps. Elle est alternative (même forme dans la partie positive et dans la partie négative), périodique (elle se répète de façon identique à intervalles réguliers) et sinusoïdale (sa forme correspond à la fonction mathématique sinus)

capture-decran-2025-05-20-a-072608

Principales grandeurs caractéristiques

  • La tension maximale : c’est la plus grande valeur que prend la tension. Elle se note Û et s’exprime en volts (V).
  • La tension efficace U : C’est la valeur fournie par un voltmètre en position AC.

Ces 2 valeurs sont liées par la loi suivante :

 $$\color{red}{\boxed{\color{black}{\rm U = \dfrac{Û}{\sqrt 2}}}}$$

  • La période : C’est le temps que met la tension pour se reproduire identiquement à elle-même. Elle se note T et s’exprime en secondes (s).
  • La fréquence indique le nombre de périodes effectuées par un signal en 1 seconde. Elle se note f et s’exprime en hertz (Hz).

Ces 2 valeurs sont liées par la loi suivante :

$$\color{red}{\boxed{\color{black}{\rm f = \dfrac{1}{T}}}}$$

  • La puissance active : C’est la partie de la puissance électrique qui se transforme en chaleur ou en travail. Elle se note P et s’exprime en watts (W).

Elle se calcule par la loi suivante :

$$\color{red}{\boxed{\color{black}{\rm P = U \times I \times \cos \varphi}}}$$

  • Le facteur de puissance V $\cos\varphi$  dépend du type de récepteur. C’est un chiffre compris entre 0 et 1 sans unité. Dans le cas d’une résistance $\cos\varphi =1$
