La sécurité électrique
L'habilitation électrique B2V-BR est une certification essentielle pour les futurs professionnels titulaires du BTS CRSA. Elle garantit que les opérations sont effectuées en toute sécurité, tant pour les intervenants que pour les installations concernées. Dans ce mini-cours nous allons juste évoquer quelques points de la norme NF C 18-510. Évidemment ce tout petit résumé et ne peut en aucun cas se substituer à cette norme et aux réglementations en vigueur.
Effets du courant électrique
Le passage du courant électrique à travers le corps humain peut avoir des effets variés, dépendant principalement de l'intensité du courant et de la durée d'exposition :
- Électrisation : passage d'un courant électrique à travers le corps, pouvant entraîner des blessures.
- Électrocution : électrisation entraînant la mort.
- Brûlures : dommages tissulaires dus à la chaleur générée par le courant.
Les principaux risques sont :
- Les contacts directs : toucher une partie conductrice sous tension.
- Les contacts indirects : toucher une masse métallique mise accidentellement sous tension.
Les effets varient en fonction de l'intensité du courant :
- 0,5 à 1 $\rm{mA}$ : seuil de perception (picotements).
- 10 $\rm{mA}$ : choc au toucher, réactions (non-lâcher).
- 30 $\rm{mA}$ à 50 $\rm{mA}$ : paralysie ventilatoire.
- 75 $\rm{mA}$ à 1 $\rm{A}$ : fibrillation ventriculaire / arrêt cardiaque.
Ces données soulignent l'importance de respecter les consignes de sécurité lors de travaux électriques.
Domaines de tension
Les installations électriques sont classées en différents domaines de tension :
- Très basse tension (TBT) : jusqu'à 50 $\rm{V}$ en courant alternatif ou 120 $\rm{V}$ en courant continu.
- Basse tension (BT) : de 50 $\rm{V}$ à 1 000 $\rm{V}$ en courant alternatif ou de 120 $\rm{V}$ à 1 500 $\rm{V}$ en courant continu.
- Haute tension (HT) : au-delà de 1 000 $\rm{V}$ en courant alternatif ou 1 500 $\rm{V}$ en courant continu.
Il est essentiel de reconnaître le domaine de tension d'un matériel pour appliquer les procédures de sécurité appropriées.
Titres d'habilitation électrique
L'habilitation est une reconnaissance, par l'employeur, de la capacité d'une personne à accomplir en sécurité, vis-à-vis du risque électrique, les tâches qui lui sont confiées.
Elle est fondée sur la formation, les compétences et l'expérience de l'individu.
Chaque habilitation est désignée par une lettre correspondant au type de tâches autorisées :
- B : basse tension (BT).
- H : haute tension (HT).
- 0 : exécutant de travaux non électriques (aucune opération sur l'installation électrique).
- 0 : chargé de chantier responsable des équipes habilitées 0 exécutant.
- 1 : exécutant électricien (réalise des travaux sous la responsabilité d'un chargé de travaux).
- 2 : chargé de travaux (dirige et contrôle les travaux électriques).
- V : au voisinage renforcé d'installations sous tension.
- T : travaux sous tension (avec équipement de protection spécifique).
- C : chargé de consignation (responsable de la mise hors tension et de la consignation des installations).
- R : interventions générales en BT (de dépannage, de maintenance)
- S : interventions élémentaires en BT (actions simples, de remplacement à l'identique, limitées à 32A 400V~ maxi)
- P : photovoltaïque
- E + attribut : essais/mesures/manœuvres/vérifications
L'habilitation est délivrée après une visite médicale, la vérification des tâches et une formation adaptée. Elle doit être renouvelée périodiquement (annuellement) pour garantir la sécurité des intervenants.
Zones d'environnement
Les zones d'environnement électrique définissent les distances de sécurité à respecter autour des installations électriques afin d'éviter tout risque d'électrisation ou d'électrocution.

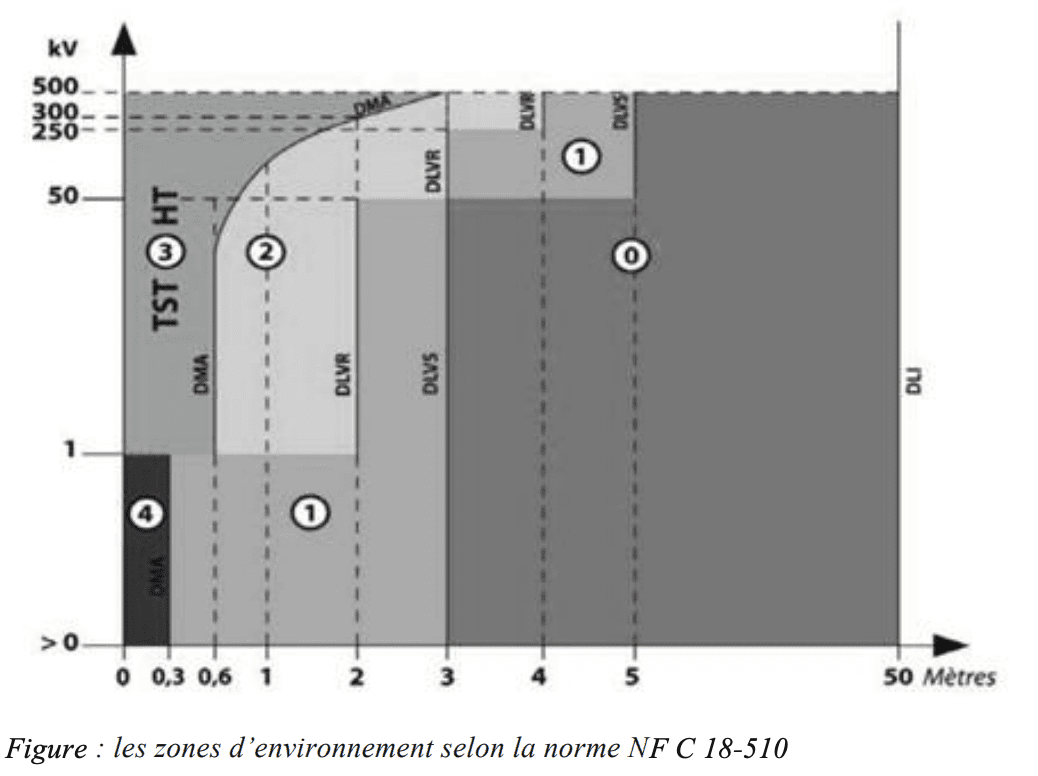

Figure : les zones d'environnement selon la norme NF C 18-510
Les zones d'environnement électrique sont définies en fonction de la distance par rapport aux pièces nues sous tension (PNST). Ces zones déterminent les précautions à prendre et les habilitations requises pour intervenir :
- Zone 0 : zone d'investigation
- Zone 1 : zone de voisinage simple : espace compris entre la DLVS et la DLVR ou distance minimale d'approche (DMA). Nécessite une habilitation pour les travaux à proximité des installations sous tension.
- Zone 2 : zone de voisinage renforcé HT : espace défini par la norme en fonction du niveau de tension. Interventions nécessitant une habilitation appropriée et des mesures de protection renforcées.
- Zone 3 : zone de travaux sous tension HT : espace où le risque de contact direct avec des pièces sous haute tension est présent. Réservé aux personnels spécialement habilités et formés pour des travaux sous tension (TST).
- Zone 4 : zone de voisinage renforcé BT : espace situé entre la DMA de 30 cm et les PNST. Réservé aux personnels spécialement habilités (V). Espace où le danger électrique est extrêmement élevé.
Prescriptions et équipements de protection
L'utilisation et la manipulation des matériels et outillages dans un environnement électrique comportent des risques spécifiques
Selon la zone de travail, des prescriptions spécifiques doivent être respectées :
- Travaux hors tension : consignation de l'installation, vérification de l'absence de tension.
- Travaux sous tension : utilisation d'outils isolés, port d'équipements de protection individuelle (EPI) adaptés.
- Travaux au voisinage : mise en place de protections collectives pour éviter tout contact accidentel.
Les équipements de protection collective (EPC) sont essentiels pour assurer la sécurité lors des interventions sur des installations électriques. Ils visent à protéger l'ensemble des travailleurs exposés aux risques électriques. Vous trouverez des barrières et écrans isolants, et des Banderoles de signalisation.
Conduite à tenir en cas d'accident
En cas d'accident corporel d'origine électrique, une réaction rapide et appropriée est essentielle pour minimiser les conséquences.
- PROTÉGER : supprimer l'alimentation électrique : si possible, interrompre immédiatement le courant pour éliminer le danger.
- ALERTER : appeler les secours : contacter les services d'urgence et fournir des informations précises sur l'accident.
- SECOURIR : administrer les premiers soins : si vous êtes formé, pratiquer les gestes de premiers secours, notamment la réanimation cardio-pulmonaire si nécessaire.
Chaque seconde compte : une intervention rapide peut sauver des vies !
Conduite à tenir en cas d'incendie
Les incendies d'origine électrique nécessitent des précautions particulières, après coupure, il faudra utiliser un extincteur approprié (privilégier un extincteur à poudre ou à $\rm{CO}_2$, adaptés aux feux d'origine électrique.)
La prévention, par une maintenance régulière et le respect des normes de sécurité, est le meilleur moyen d'éviter les incendies électriques.
