Règles de l’art

La préparation des conducteurs est une étape cruciale qui nécessite une attention particulière pour garantir des connexions fiables et durables.

Régler la pince à dénuder, pour ne pas marquer le conducteur s'il est rigide ou ne pas couper de brins s'il est souple.
Dénuder le fil, pour que l'isolant arrive au ras de la borne de raccordement (en général entre 7 et 10mm).
Torsader les brins pour les conducteurs souples et éviter les brins à l'extérieur de la connexion.

Le câblage en goulottes suit un ordre méthodique et des règles précises pour assurer une installation propre et fonctionnelle.

Câbler le circuit de puissance avant le circuit de commande.
Commencer par câbler, pour la commande, le retour des récepteurs (détecteurs, sondes, …) puis la boite à boutons ou la porte d'armoire et enfin l'intérieur platine (bobines de contacteurs, …).
Faire passer les ponts dans les goulottes.
Laisser du mou dans les goulottes.
Câbler les borniers de la gauche vers la droite ou du bas vers le haut.
Réaliser les peignes, les conducteurs doivent être alignés et parallèles.
Vérifier la solidité des connexions en tirant sur les câbles.

Le raccordement sur l'appareillage demande de respecter des règles spécifiques selon le nombre de conducteurs à connecter.

Arriver perpendiculairement aux appareils et aux borniers.

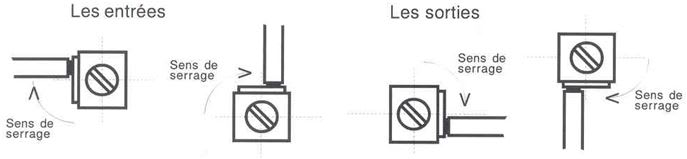

Pour 1 conducteur il faut tenir compte du sens de serrage de la vis (voir illustration).
