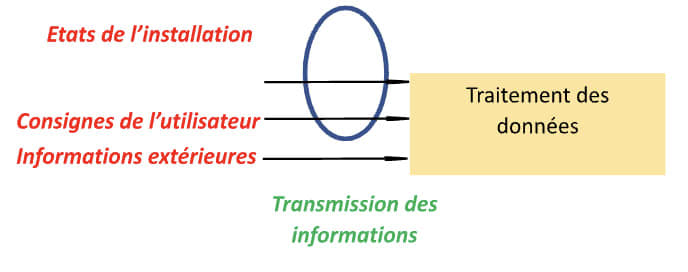

Dans la chaîne d'information d'un système électrique, l'arrivée des ordres de commandes issues de l'utilisateur, du système ou de l'extérieur vers la partie traitement se fait de différentes façons :
Liaisons filaires
Les installations filaires utilisent une liaison physique (cuivre) entre les organes donnant les consignes et le traitement.

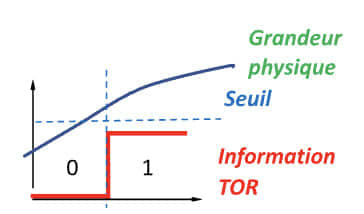

- Les informations peuvent être fournies en Tout Ou Rien (TOR) : Envoi d’un signal 0 ou 1.

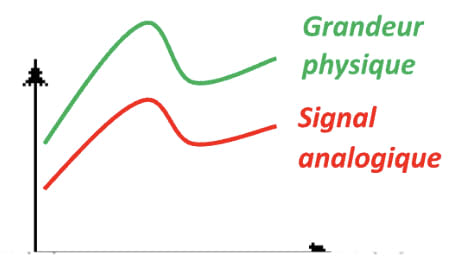

- Les informations peuvent être fournies en analogique : Envoi d’une tension ou d’un courant qui varie en fonction de l’état du système.
- Les informations peuvent être fournies en numérique :

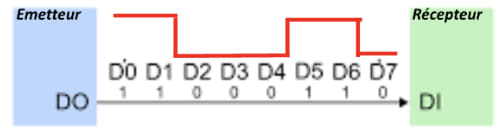

- Envoi d’une série de 0 et de 1 à la suite sur un même fil (liaison série)
-

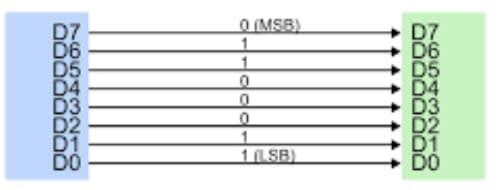

- Envoi d’une série de 0 et de 1 sur plusieurs fils en même temps (liaison parallèle)
Liaison sans fil
Les installations sans fil (Wireless) utilisent les radiofréquences pour communiquer.
Avantages : Pas de câblage, possibilité de changer de place facilement, économiques.
Inconvénients : Sensibles aux perturbations électromagnétiques, étendue limitée, non sécurisées.
- Le Wifi est un protocole qui permet des connexions en haut débit (le wifi 6 permet d'atteindre jusqu'à $\rm 10 Gbits/s$) dans le domaine des réseaux informatiques et téléphoniques. Il permet de transmettre un grand nombre de données à une fréquence de $\rm 2,4 Ghz$, $\rm 5 Ghz$ ou $\rm 6 Ghz$.
Il nécessite plus de capacité et de puissance de calcul et consomme plus d'énergie. Les produits utilisant le wifi doivent être branchés en permanence. - Le Bluetooth® permet à deux appareils à proximité de communiquer facilement entre eux par des transmissions radio à courte portée à une fréquence de 2,4Ghz.
Il a un débit maximal de 3Gbits/s.Il connecte directement entre eux les appareils appairés, sans passer par un réseau.
Pour les appareils communicants destinés à l'internet des objets (IoT : Internet of Things), à la gestion domotique de la maison, au contrôle de l'énergie, il existe plusieurs protocoles de communication dont les principaux sont :
- Zigbee est un protocole ouvert permettant de répondre aux besoins des réseaux sans fil à faible coût et à faible consommation d'énergie.
Il permet de connecter des objets intelligents et de les faire interopérer, de s'échanger des données, de se comprendre et de les piloter facilement. ZigBee utilise une fréquence de 2,4GHz identique à l'une de celles du Wi-Fi ce qui peut parfois provoquer des interférences entre eux avec un débit de 250Kbit/s. - Zwave est un protocole de communication sans fil spécialement conçu pour la domotique peu énergivore et nécessitant un faible débit de données. Il fonctionne à basse fréquence (868MHz), ce qui lui permet de minimiser les interférences avec d'autres appareils domestiques, dans un réseau maillé où chaque appareil connecté peut agir comme un répéteur de signal, augmentant ainsi la portée et la fiabilité du réseau. Il a un débit de 100 Kbit/s.
- Enocean est un protocole de communication destiné aux capteurs et aux réseaux de capteurs sans fil à très faible consommation d'énergie.
Il fonctionne à une fréquence de 868Mhz. Les capteurs sont auto-alimentés et utilisent les technologies de récupération de l'énergie comme le mouvement, la lumière ou la variation de température et fonctionnent sans source d'énergie externe. Il a un débit de 250Kbit/s. - Etc.
