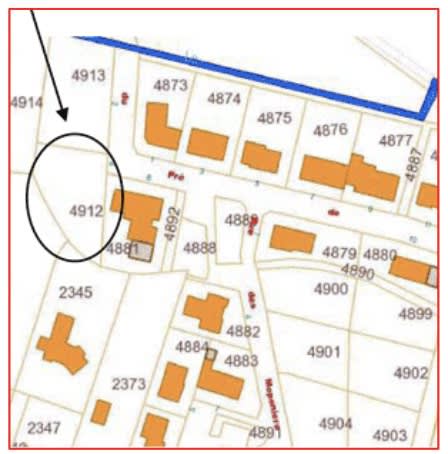

Plan de situation
Le plan de situation sert à repérer la parcelle dans son environnement urbain. Il donne la situation géographique d'un terrain au sein de la commune dont il dépend. Ce document vous est demandé par Enedis lors de votre demande de raccordement. Il s'agit généralement d'un plan cadastral ou d'un extrait de carte topographique.
Le cadastre regroupe l'ensemble des plans et fichiers administratifs qui recensent toutes lespropriétés immobilières situées dans chaque commune française.

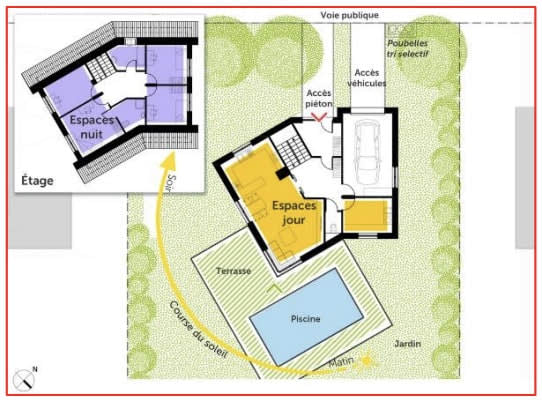

Plan de masse
Le plan de masse est un plan aérien du bâtiment dans son environnement. Il est requis lorsque le projet concerne une nouvelle construction ou une modification du volume existant.
C'est un zoom sur la parcelle du projet. Il doit permettre de mesurer l'impact des travaux sur l'environnement proche. En matière d'urbanisme, la parcelle est vue dans sa globalité et le bâtiment est placé dans son contexte. La commune peut ainsi se rendre compte de son impact et identifier que le projet respecte les règles d'urbanisme (PLU).

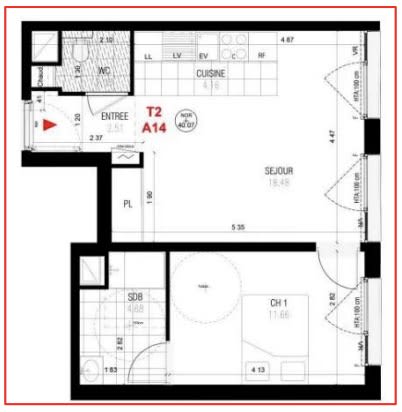

Plan architectural
C'est une représentation en 2 dimensions de l'intérieur du logement, vue de dessus. Il permet au futur acquéreur de voir l'organisation des pièces mais aussi leurs surfaces et les principaux aménagements prévus.

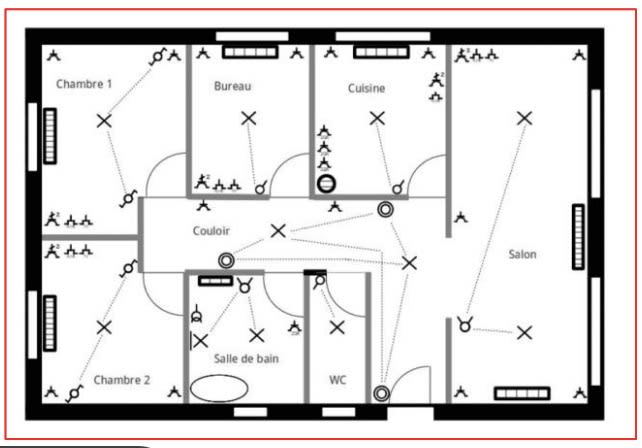

Schéma architectural
C'est un schéma qui permet de définir les besoins en électricité de l'habitation : il répertorie l'emplacement et le nombre des dispositifs électriques (clairages, prises électriques, interrupteurs, ...) sur le plan du logement.
Il va également être indispensable pendant les travaux, afin de ne rien oublier. Cela évite les désagréments tels que d'avoir à abattre une cloison pour retirer une prise de courant.

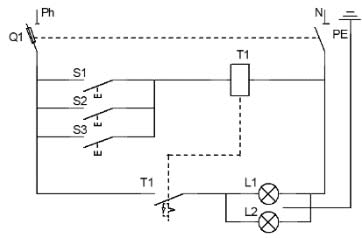

Schéma développé
Le schéma électrique développé sert à expliquer le fonctionnement de l'installation électrique. Il permet de comprendre facilement le fonctionnement du montage. Il fait en sorte que la lecture du schéma soit la plus simple possible, en évitant tout croisement de fil. Ainsi le tracé est facile à suivre. Il ne respecte pas l'implantation géographique des appareils.

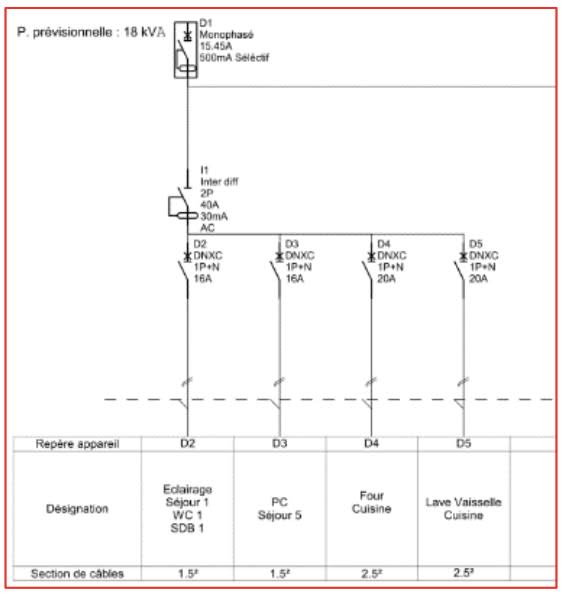

Schéma unifilaire du tableau de distribution
C'est le seul schéma obligatoire. Il doit être présent dans le tableau électrique de chaque installation. Les informations suivantes doivent être présentes :
- Nature et type des dispositifs de protection et de commande.
- Nombre et section des conducteurs.
- Les types d'application des circuits.
- Les locaux desservis.
- La puissance prévisionnelle.
