Toute portion de conducteur de longueur $L$, parcourue par un courant électrique d’intensité $I$, placée dans un champ magnétique $B$ est soumise à une force électromagnétique appelée force de Laplace d'expression :
$\overrightarrow{F}=I\overrightarrow{\ell}\wedge \overrightarrow{B}$
Le vecteur $\overrightarrow{\ell}$ a même sens que le courant.
Caractéristiques de la force de Laplace
Direction : perpendiculaire au plan formé par $\overrightarrow{\ell}$et$\overrightarrow{B}$.
Sens : tel que le trièdre ($\overrightarrow{\ell}$, $\overrightarrow{B}$, $\overrightarrow{F}$) soit direct :
Norme : $||\overrightarrow{F}|| = F = I\ell B \sin (\overrightarrow{\ell}$, $\overrightarrow{B}$)
NB :
($\overrightarrow{\ell}$, $\overrightarrow{B}$, $\overrightarrow{F}$) Trièdre direct $\rightarrow$ La direction et le sens de $\overrightarrow{F}$ est donné par la règle de la main droite.
Si $\overrightarrow{\ell}$ $\perp$ $\overrightarrow{B}$ alors $F = I\ell B$
Les rails de Laplace

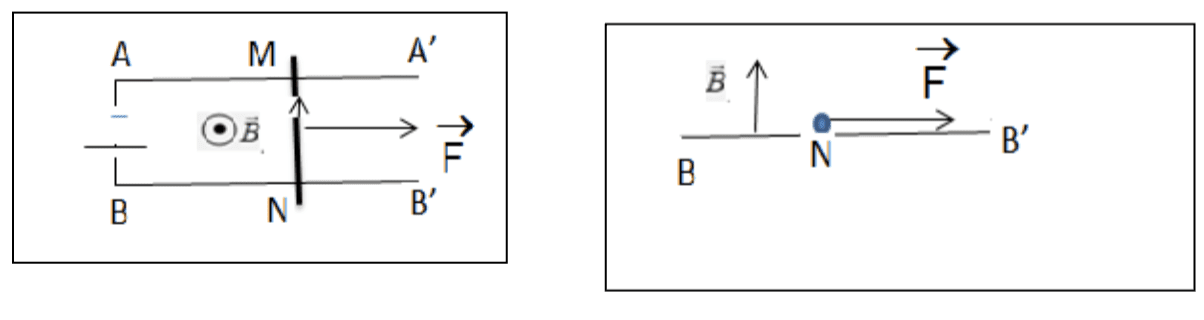

- Rails horizontaux
Vue de face ou de dessus. Vue de profil

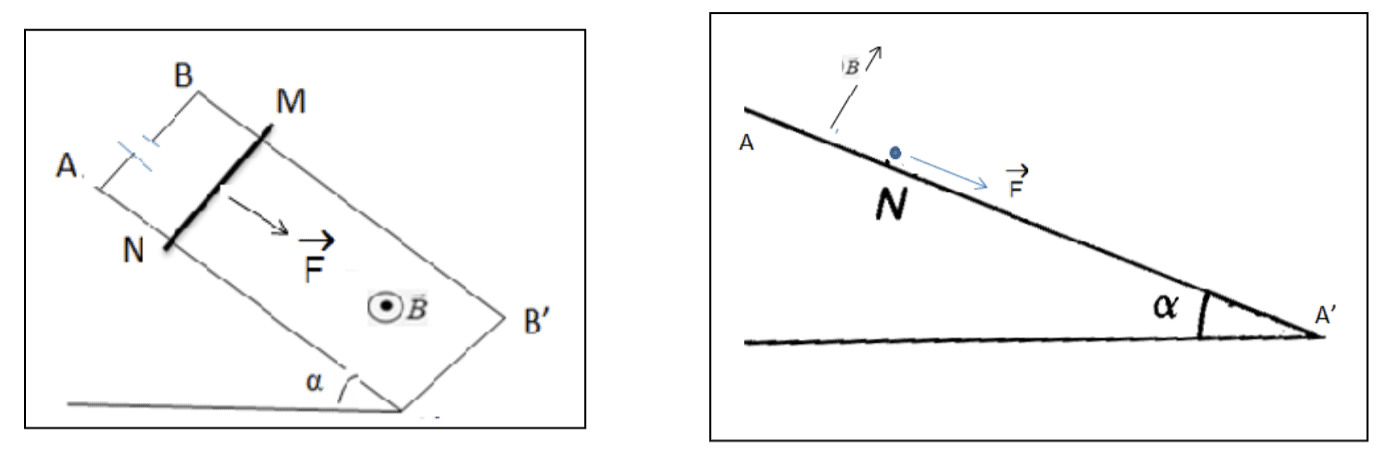

Les rails inclinés
Vue de face ou de dessus Vue de profil
