Voici des propositions de corrigé.
Physique-Chimie
Sécurité électrique à bord d'un voilier
Q1. D'après le texte, les appareils sont tous indépendants. Le branchement est donc en dérivation.
Q2. Protéger de la corrosion grâce à une gaine en plastique, du vernis ou de la peinture.
Q3. $2 \rm{Cu} + \rm{O}_2 \rightarrow 2 \rm{CuO}$
Q4. L'élément cuivre perd 2 électrons. Sa charge est donc « 2+ ». La formule est donc $\rm{Cu}^{2+}$.
Q5. Formule de la puissance
$P = U \times I$ d'où $I = \dfrac{P}{U} = \dfrac{6}{12} = 0,5 \rm{A}$

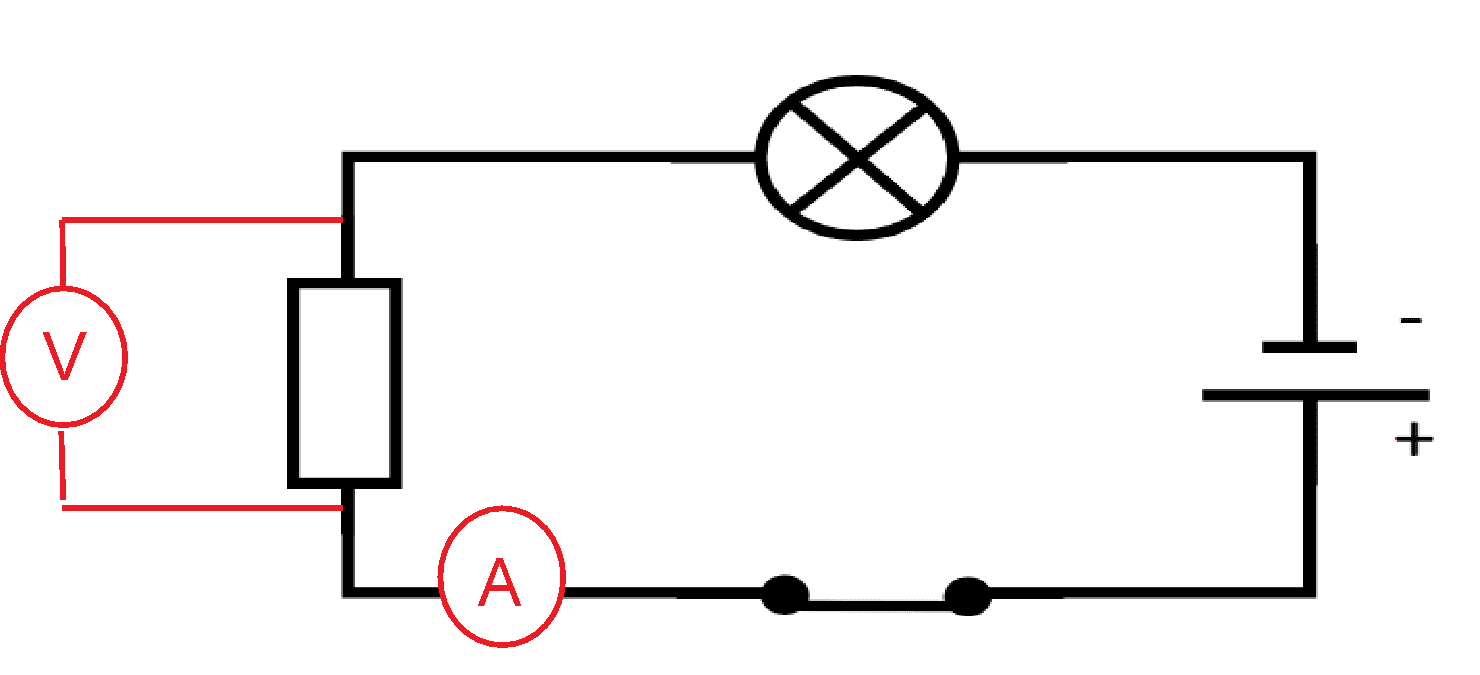

Q6. Schéma :
Q7. Avec $U = R \times I$, l'augmentation de la valeur de la résistance diminue la valeur de l'intensité.
Q8. D'après le graphique, une intensité de $0,19\rm{A}$ correspond à une tension de $9\rm{V}$.
Q9. D'après la loi d'additivité des tensions dans un circuit en série :
$U_G = U_L + U_R$
D'où $U_L = U_G - U_R = 12 - 9 = 3 \rm{V}$.
La tension nominale de la lampe étant de $12 \rm{V}$, elle est en sous tension et brille bien moins fort.
SVT
Les volcans comme source d'énergie
Question 1.
Le document 1 est la carte géologique de l'Islande et de localisation du volcan Krafla.
1.1 L’Islande se trouve :
> À cheval sur les plaques nord-américaine et eurasiatique.
La carte montre la limite des deux plaques qui traverse l’Islande.
1.2 Les deux plaques nord-américaine et eurasiatique
> S’éloignent l’une de l’autre.
On remarque des flèches de directions opposées. C’est le phénomène de divergence.
1.3 Le volcan Krafla
> Produit des coulées de laves fluides et est donc un volcan effusif.
On remarque sur la photographie, ces coulées fluides de lave.
Question 2.
| Zones | Vitesses des ondes sismiques (km/s) |
| A | Entre 5,25 et 5,75* |
| B | Entre 5,25 et 5,5* |
| C | Supérieure à 5,75* |
| D | Inférieure à 4,25* |
*Les valeurs peuvent légèrement varier selon l’appréciation de la nuance de gris.
La zone D au centre est la plus claire (nuance de gris) que les zones en périphérie du volcan (zones A, B et C).
La vitesse des ondes sismiques dans la zone D est inférieure à celles en périphérie du volcan. Les ondes sismiques de la zone D traversent des milieux chauds, les autres des milieux plus froids.
Question 3.
Une chambre magmatique est remplie de roches en fusion (magma). Il est très chaud.
Le document 2a explique qu’une vitesse faible des ondes sismiques indique un milieu chaud. Alors qu'une vitesse élevée des ondes sismiques traduit un milieu plus froid.
Le document 2b montre qu’au centre du volcan (zone D), la vitesse des ondes sismiques est plus faible qu’en périphérie.
La zone D au centre du volcan est donc un milieu chaud.
Les ondes sismiques ralentissent à 2 km de profondeur.
Le magma est chaud et ralentit les ondes sismiques. Ce qui prouve que la chambre magmatique est proche de la surface.
Question 4.
La géothermie permet de récupérer la chaleur dans le sous-sol ou les nappes d’eau souterraines.
Le document à gauche montre que l’Islande consomme plus de la moitié de l’énergie par géothermie (64%). Puis viennent l’électricité et le pétrole (34%). Le charbon représente 1,7% et les biocarburants 0,3%.
La centrale géothermique de Krafla produit 480 GWh pour des températures pouvant aller jusque 300°C. On sait que 10 GWh alimente en énergie environ 2400 logements. Ce qui signifie que la centrale peut alimenter en énergie environ 115 200 logements. Parfois, le volcan fournit des fluides de 900°C soit 3 fois plus. Ce qui pourrait faire tripler le nombre de logements que l’on pourrait alimenter en énergie.
L’Islande a choisi la géothermie comme source première d’énergie.
La cartographie du document un montre une situation géologique idéale de l'Islande. On trouve sur la dorsale médio-atlantique une divergence des plaques nord-américaine et eurasiatique ainsi que de nombreux volcans en activité. La chaleur interne de la terre est proche de la surface aux alentours de 2 km de profondeur. Ce qui rend l'exploitation de l’énergie libérée plus facile.
