I. Résistance électrique
Une résistance électrique se présente sous forme de petit cylindre sur lequel sont peints des anneaux de couleurs. Elle permet de diminuer l’intensité du courant dans un circuit électrique. Elle peut être branchée indifféremment dans un sens ou dans l’autre.
NB : le rhéostat est une résistance réglable. Elle permet de modifier progressivement l’intensité du courant électrique dans le circuit.

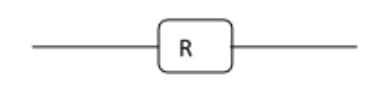

Symbole de la résistance électrique :

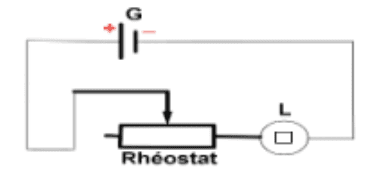

Symbole du rhéostat :
II. Étude expérimentale d’un résistor
1. Expérience
Lorsqu’on déplace le curseur, l’intensité I du courant qui traverse la résistance varie, la tension U varie dans le même sens. Les résultats de mesures sont consignés dans le tableau ci-contre :

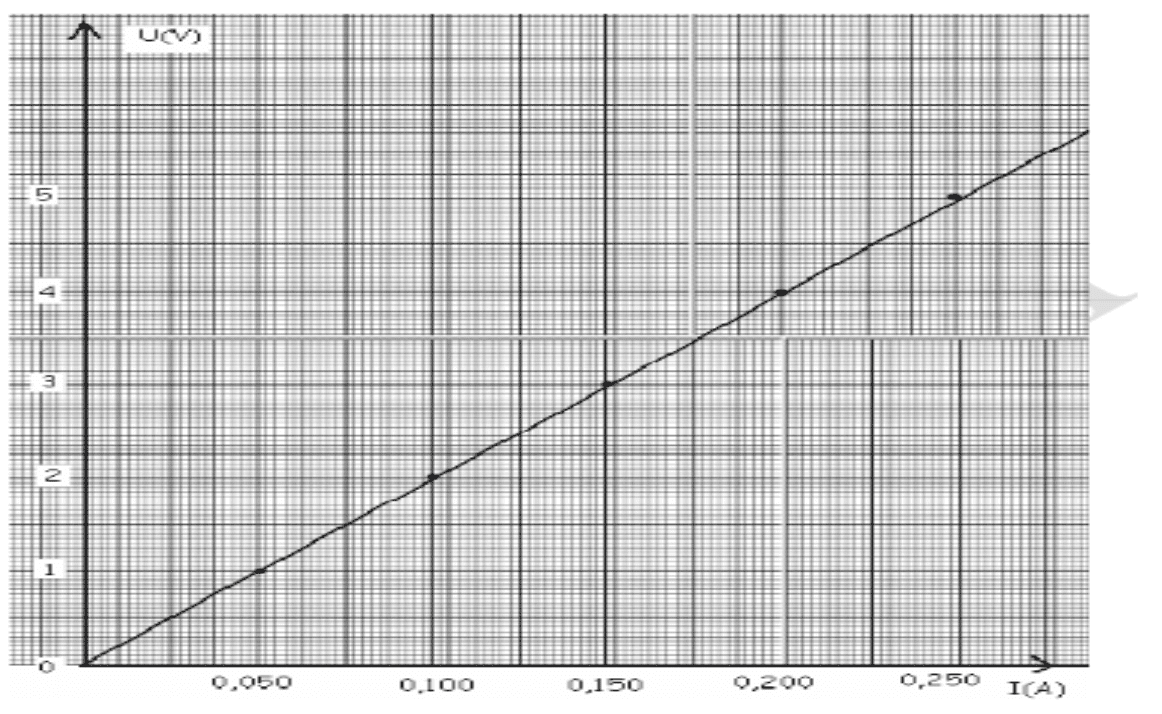

La représentation graphique : U = fI est appelée caractéristique de la résistance.
2. Détermination de résistance d’un conducteur ohmique à partir de la caractéristique
La caractéristique étant une droite qui passe par l’origine, U et I sont proportionnelles et R est la constante de proportionnalité.
$R=\displaystyle \frac{\Delta U}{\Delta I}=\frac{U_f-U_i}{I_f-I_i}$
Exemple :
$R=\displaystyle \frac{\Delta U}{\Delta I}=\frac{2-1}{1-0,05}=20 \Omega$
- Loi d’ohm
3. Énoncé de la loi d’ohm
La tension électrique entre deux points d’un résistor est égale au produit de sa résistance par l’intensité I du courant électrique qui le traverse :
U = RI avec {U :la tension en volt (V) ; I : intensité du courant en ampère (A) ; R :résistance en ohm (Ω).
NB :
- La tension se mesure avec un voltmètre et branche toujours en parallèle avec le dipôle dont on veut mesurer sa tension.
- La résistance électrique se mesure par un ohmmètre
Remarque :
La puissance P consommée par un conducteur ohmique de résistance R traversé par un courant électrique d’intensité I, a pour expression :
P = U.I avec U = R.I donc P = RI2 avec {R :résistance en ohm (Ω) ; I : intensité du courant en ampère (A) ; P : puissance en (W).
